概述

D343H硬密封蝶阀是一种采用多层次金属硬密封结构、通过三维偏心原理实现严密关闭的法兰连接蝶阀。该阀门采用轴向偏心、径向偏置和锥形角偏心的三重偏心几何结构，使蝶板在启闭过程中与金属密封圈实现完全脱离，仅在关闭最终位置产生楔形压紧密封。阀杆传动采用蜗轮蜗杆机构，操作轻便且具备自锁功能。密封副采用不锈钢片与柔性石墨复合层叠结构，或蝶板密封面堆焊硬质合金，与阀体金属阀座形成高硬度、耐磨损的硬密封系统，适用于高温、高压及含有固体颗粒的严苛工况。

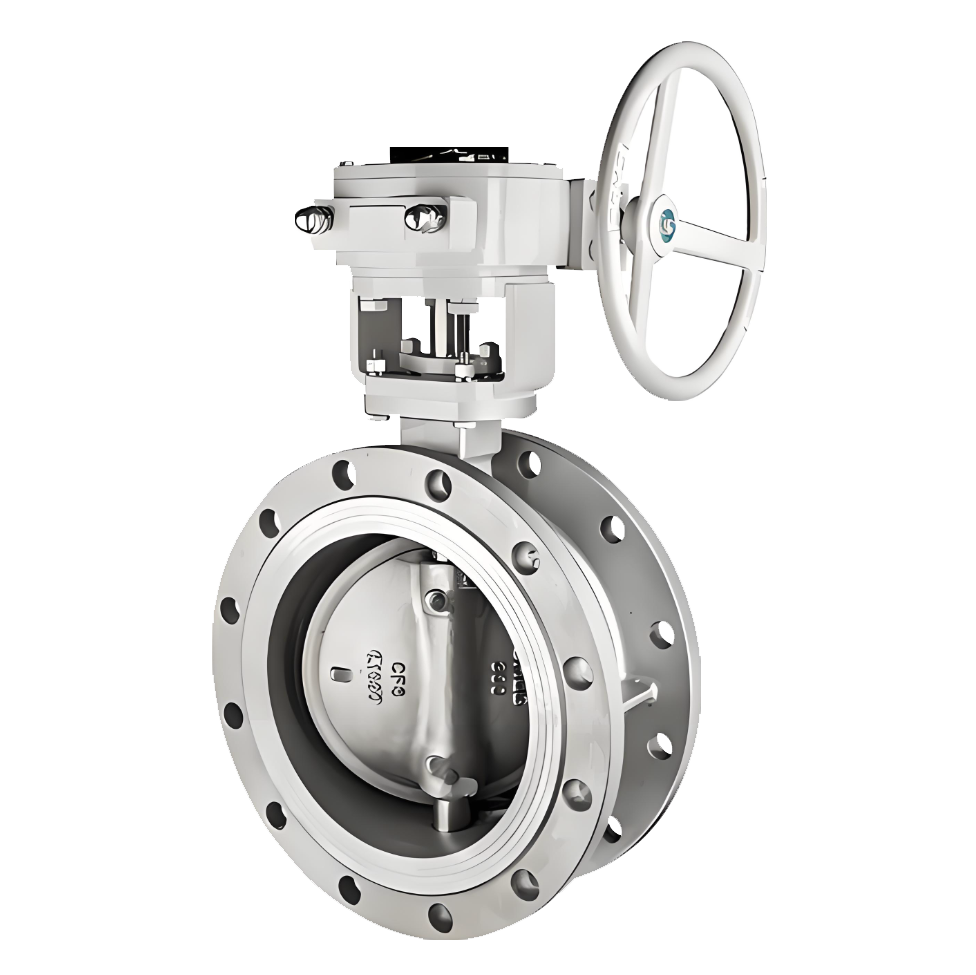

D343H三偏心硬密封蝶阀产品图

特点

1、多层次金属硬密封：密封副采用不锈钢片与柔性石墨交替叠压的弹性密封环，或蝶板表面堆焊硬质合金，形成多道密封防线，耐磨损、耐高温，使用寿命长。

2、三维偏心结构：通过精密计算的三维偏心设计，实现蝶板在开启瞬间即与密封圈完全脱离，旋转过程零摩擦，关闭时依靠偏心距实现渐进式楔紧，密封可靠且操作扭矩小。

3、耐高温高压性能：金属密封结构允许阀门在≤425℃的高温环境下长期工作，压力等级可达PN16～PN40，适用于蒸汽、热媒油、高温烟气等工业介质。

4、抗冲刷耐腐蚀：硬质密封面能有效抵抗介质中固体颗粒、结晶物或弱腐蚀性成分的冲刷与侵蚀，阀体内腔可采用喷涂防腐涂层，延长整体使用寿命。

5、双向零泄漏密封：借助偏心结构的自紧效应，阀门在正向与反向压力下均可实现金属硬密封，达到双向零泄漏等级，安装不受介质流向限制。

6、长寿命低维护设计：蜗轮传动机构运行平稳可靠，硬密封副耐磨损性强，在正常工况下可实现长期免维护运行，特别适用于电力、冶金、化工等对可靠性要求高的关键流程。
