概述

GB/T 595船用外螺纹青铜截止阀是一种专为船舶管路系统设计的截止阀，通过旋转手轮驱动阀杆及阀瓣，使其沿阀座中心线作垂直升降运动，实现对管路中介质的可靠启闭。其设计核心在于阀体采用青铜材质整体铸造，结构紧凑、耐腐蚀性强，适用于船舶特殊环境要求。阀门分为A型（直通型）和B型（直角型）两种结构形式，可根据管路布局灵活选择。阀门关键密封部件采用耐磨、耐蚀的铜合金材料，并通过精密的锥面或平面密封设计，确保阀门在规定的压力与温度范围内具有良好的密封性能。阀门采用外螺纹连接方式，通过阀体上的外螺纹与符合CB*56标准的管子平肩螺纹接头（卡套式接头）相配合，实现与管道系统的紧密连接，安装可靠、维护方便。阀门通过人工转动手轮驱动，利用螺纹传动将旋转力转化为阀杆与阀瓣的直线运动，实现稳定、灵敏的启闭控制。该阀门适用于船舶管路系统中的海水、淡水、燃油、滑油、空气以及温度不高于250℃的蒸汽等介质，广泛应用于船舶动力装置、辅助机械及管路系统中需要切断或接通流体的场合，特别适用于公称压力PN4.0（通径DN15~DN32）和PN10.0（通径DN6~DN32）的船舶管路工况。

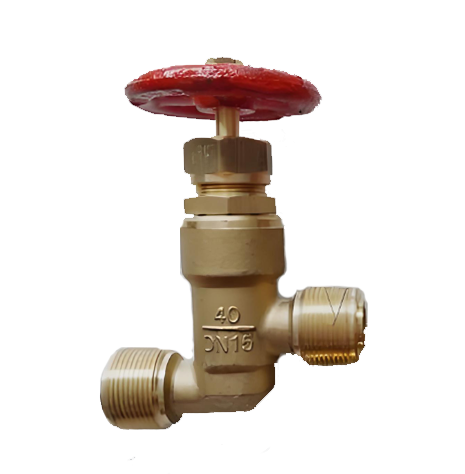

gbt595船用外螺纹截止阀产品图

特点

1、连接可靠，船舶专用：采用外螺纹连接形式，通过阀体上的外螺纹与符合CB*56标准的管子平肩螺纹接头（卡套式接头）精密配合，形成可靠的密封系统，专为船舶管路振动、冲击环境设计，连接稳固、抗振性好。

2、优良密封，介质适应性强：阀瓣与阀座密封副采用锥面或平面精密研磨配对，启闭过程中密封面磨损均匀，可实现严密切断。适用于海水、淡水、燃油、滑油、空气及温度不超过220℃的蒸汽等多种船舶介质。

3、结构紧凑，形式多样：分为A型（直通式）和B型（直角式）两种结构形式，通径范围DN6～DN32，压力等级PN4.0和PN10.0，可根据船舶管路空间布局灵活选择，适应不同安装位置需求。

4、操作轻便，启闭直观：通过转动手轮驱动阀杆，利用螺纹传动实现阀瓣平稳升降，操作力矩小、启闭顺畅；阀杆升降高度可直接反映阀门开度，便于运行人员观察与控制。

5、材质耐蚀，船舶适用：主要零件采用青铜等耐海水腐蚀材料（阀体为ZCuA19Mn2，阀盖、阀盘、阀杆为QA19-2），结构坚固、耐腐蚀性强，适应船舶特殊环境要求，使用寿命长。

6、标准制造，维护方便：严格按照GB/T 595-2008国家标准设计和制造，零部件标准化程度高，通用性强；整体结构简洁，故障点少，日常维护与密封件更换较为方便。
