概述

JIS日标截止阀是一种严格按照日本工业标准（JIS）设计的铸钢截止阀，通过手轮或电动装置驱动阀杆及阀瓣沿阀座中心线作垂直升降运动，实现对管路中介质的可靠启闭。其设计核心在于阀体采用JIS G5151标准规定的SCPH系列碳钢、SCS系列不锈钢或特殊合金精密铸造，结构紧凑、刚性好、密封可靠。阀座密封面通常采用平面或锥面设计，密封面堆焊不锈钢或硬质合金，经精密研磨加工，实现金属对金属的可靠密封。阀门采用法兰连接，符合JIS B2220标准，通过螺栓与管道系统法兰直接紧固连接，连接强度高、密封可靠、拆装方便。阀门通过手轮驱动阀杆，将旋转力转化为阀瓣的直线运动，实现平稳、可靠的启闭控制。该阀门专为工作温度≤425℃的蒸汽、油品、水及弱腐蚀性介质的管路系统设计，广泛应用于石油化工、电力、冶金、热力及给排水等工业管道需要切断或接通流体的场合，特别适用于公称压力10K~20K、通径DN50~DN300的日标管路工况。

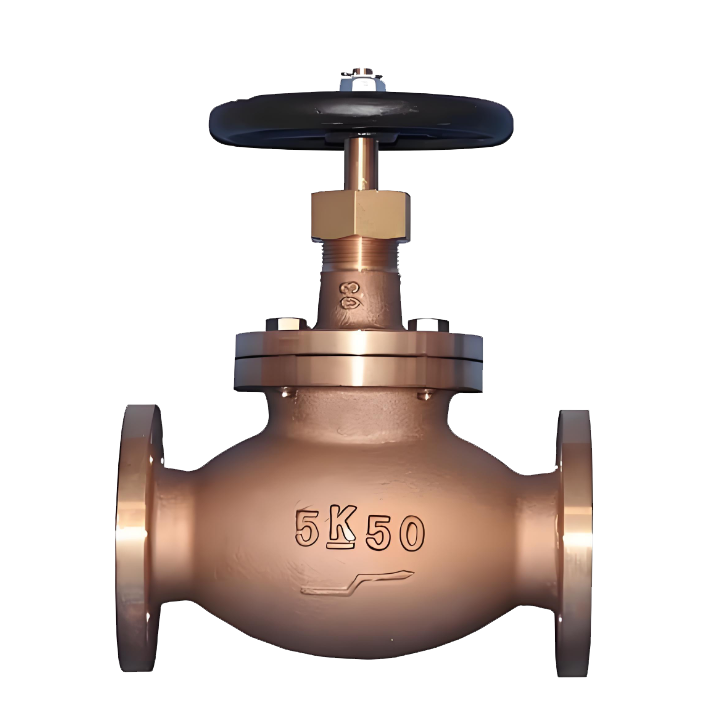

JIS日标截止阀产品图

特点

1、严格遵循JIS标准，适配日系市场： 产品严格按照日本工业标准JIS B2001《阀门术语》、JIS B2002《阀门材料及结构一般要求》及JIS B2071《钢制阀门检验标准》等相关规范设计制造，完全适配日本及采用日标体系的东南亚工业市场。

2、材质可靠，满足多样化工况： 阀体材质采用JIS G5151标准中的SCPH系列碳素钢铸钢件（如SCPH1、SCPH2）及SCS系列不锈钢铸钢件（如SCS13、SCS14），可根据不同介质选用，广泛应用于蒸汽、油品、水及弱腐蚀性介质管路。

3、密封优良，切断可靠： 阀瓣与阀座密封面采用平面或锥面设计，密封面堆焊不锈钢或硬质合金，经精密研磨配对，实现金属对金属的可靠密封。启闭过程中密封面无相对滑动，磨损小，使用寿命长，可实现管路的严密切断。

4、流道顺畅，流阻较小： 阀体采用锻造或精密铸造工艺，内部流道设计合理，介质流动通畅。虽结构长度略长于角式截止阀，但相比其他类型截止阀仍具有较好的流通能力，压力损失较小。

5、连接方式符合JIS法兰标准： 采用法兰连接，法兰尺寸符合JIS B2220标准（如5K、10K、16K、20K压力等级），通过螺栓与管道系统法兰直接紧固连接，密封可靠、拆装方便，广泛应用于采用日标法兰的各类工业管道系统。

6、操作方式灵活，应用广泛： 可根据工况要求配备手动（手轮）、正齿轮传动或电动执行机构，实现现场操作或远程控制。适用于工作温度≤425℃的蒸汽、油品、水及弱腐蚀性介质，广泛应用于石油化工、电力、冶金、热力及给排水等工业领域。
