概述
轴流式止回阀是一种采用流线型阀瓣设计、沿管道轴线方向直线运动实现自动启闭的节能型止回阀,通常采用法兰或对夹连接。阀体多采用铸钢、不锈钢或球墨铸铁材质,其内部阀瓣在导流罩和弹簧辅助下沿轴向做直线往复运动。该阀门可水平或垂直安装,介质正向流动时推动阀瓣沿轴线开启,流道完全直通,压力损失极低;当介质停止或倒流时,阀瓣在弹簧力和反向介质压力作用下迅速复位关闭,密封可靠且水锤冲击小。它专用于对低流阻和高频启闭有要求的管路系统,广泛应用于长输管道、注水系统、石油化工及海水淡化等工程,是保障系统高效稳定运行的关键保护装置。

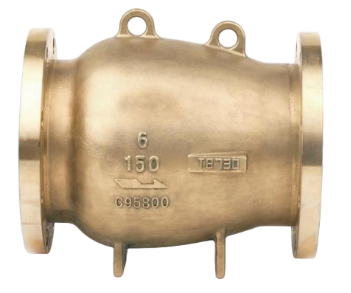

GLH41W轴流式止回阀产品图
特点
1.最大限度减少管道中水锤造成的损坏。
2.消除颤振,降低往复式压缩机应用中阀门突然失效的可能性。
3.保护关键设备免受倒流造成的昂贵损失。
4.低压降,节能环保。
5.利用轴流式止回阀快速的动态响应,降低倒流速度

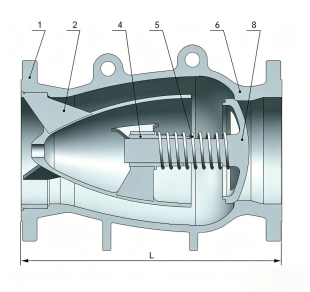

GLH41W轴流式止回阀结构图
零部件名称材料表
| 序号NO. | 部件名称Part name | 材料Materials |
| 1 | 阀体Body | Carbon Steel,Stainless Steel, DuplexSS,Monel, AL-Bronze |
| 2 | 扩散器Diffuser | |
| 3 | 阀瓣Disc | |
| 4 | 轴套Bearing | Stainless Steel,Dulex SS,Monel, AL-Bronzel |
| 5 | 弹簧Spring | SS316,InconelX-750, Inconel 718 |
| 6 | 阀座Seat | Mefal To Metal |
| 性能规范表Performance Specification | ||
| 公称压力Nominal Pressure | 2-42(150LB-900LB) | Mpa |
| 强度试验压力Shell Test | 3-63 | |
| 密封试验压力Seal Test | 2.2-46.2 | |
| 适用温度Suitable Temp. | ≤450 | ℃ |
外形尺寸标准要求
1、阀门的结构长度按ASME B16.10的标准
2、连接法兰按ASME B16.50的标准

GLH41W轴流式止回阀外形图
GLH41W轴流式止回阀外形尺寸表
| Pressure Rating ASME | Nominal Size NPS | End Connection Facing | API6D Standard Type | Weight Kg | |
| L(mm) | |||||
| RF | RTJ | ||||
| CLASS150 PN20 | 2 | RF | 203 | - | 14 |
| 3 | RF | 241 | - | 24 | |
| 4 | RF | 292 | - | 37 | |
| 6 | RF | 356 | - | 65 | |
| 8 | RF | 495 | - | 115 | |
| 10 | RF | 622 | - | 184 | |
| 12 | RF | 699 | - | 275 | |
| 14 | RF | 787 | - | 367 | |
| 16 | RF | 864 | - | 515 | |
| 18 | RF | 978 | - | 580 | |
| 20 | RF | 978 | - | 810 | |
| 24 | RF | 1295 | - | 1152 | |
| 30 | RF | 1524 | - | 2340 | |
| 36 | RF | 1956 | - | 3550 | |
| Pressure Rating ASME | Nominal Size NPS | End Connection Facing | API6D Standard Type | Weight Kg | |
| L (mm) | |||||
| RF | RTJ | ||||
| CLASS300 PN50 | 2 | RF | 267 | - | 18 |
| 3 | RF | 318 | - | 34 | |
| 4 | RF | 356 | - | 57 | |
| 6 | RF | 445 | - | 105 | |
| 8 | RF | 533 | - | 175 | |
| 10 | RF | 622 | - | 270 | |
| 12 | RF | 711 | - | 365 | |
| 14 | RF | 838 | - | 490 | |
| 16 | RF | 864 | - | 662 | |
| 18 | RF | 978 | - | 910 | |
| 20 | RF | 1016 | - | 1180 | |
| 24 | RF | 1346 | - | 1785 | |
| 30 | RF | 1594 | - | 2810 | |
| 36 | RF | 2083 | - | 4376 | |
| Pressure Rating ASME | Nominal Size NPS | End Connection Facing | API6D Standard Type | Weight Kg | |
| L(mm) | |||||
| RF | RTJ | ||||
| CLASS600 PN110 | 2 | RF/RJ-23 | 292 | 295 | 24 |
| 3 | RF/RJ-31 | 356 | 359 | 44 | |
| 4 | RF/RJ-37 | 432 | 435 | 76 | |
| 6 | RF/RJ-45 | 559 | 562 | 167 | |
| 8 | RF/RJ-49 | 660 | 664 | 280 | |
| 10 | RF/RJ-53 | 787 | 791 | 445 | |
| 12 | RF/RJ-57 | 838 | 841 | 580 | |
| 14 | RF/RJ-61 | 889 | 892 | 715 | |
| 16 | RF/RJ-65 | 991 | 994 | 1060 | |
| 18 | RF/RJ-69 | 1092 | 1095 | 1442 | |
| 20 | RF/RJ-73 | 1194 | 1200 | 1840 | |
| 24 | RF/RJ-77 | 1397 | 1407 | 2513 | |
| 30 | RF/RJ-95 | 1651 | 1664 | 4564 | |
| 36 | RF/RJ-98 | 2083 | - | 6360 | |
| Pressure Rating ASME | Nominal Size NPS | End Connection Facing | API6D Standard Type | Weight Kg | |
| L mm) | |||||
| RF | RTJ | ||||
| CLASS900 PN150 | 2 | RF/RJ-24 | 368 | 371 | 39 |
| 3 | RF/RJ-31 | 381 | 384 | 63 | |
| 4 | RF/RJ-37 | 457 | 460 | 92 | |
| 6 | RF/RJ-45 | 610 | 613 | 197 | |
| 8 | RF/RJ-49 | 737 | 740 | 390 | |
| 10 | RF/RJ-53 | 838 | 841 | 560 | |
| 12 | RF/RJ-57 | 965 | 968 | 870 | |
| 14 | RF/RJ-62 | 1029 | 1038 | 1104 | |
| 16 | RF/RJ-66 | 1130 | 1140 | 1407 | |
| 18 | RF/RJ-70 | 1219 | 1232 | 1960 | |
| 20 | RF/RJ-74 | 1321 | 1334 | 2422 | |
| 24 | RF/RJ-78 | 1549 | 1568 | 3661 | |
| Pressure Rating ASME | Nominal Size NPS | End Connection Facing | API6D Standard Type | Weight Kg | |
| L(mm) | |||||
| RF | RTJ | ||||
| CLASS1500 PN260 | 2 | RF/RJ-24 | 368 | 371 | 39 |
| 3 | RF/RJ-35 | 470 | 473 | 67 | |
| 4 | RF/RJ-39 | 546 | 549 | 121 | |
| 6 | RF/RJ-46 | 705 | 711 | 246 | |
| 8 | RF/RJ-50 | 832 | 841 | 421 | |
| 10 | RF/RJ-54 | 991 | 1000 | 730 | |
| 12 | RF/RJ-58 | 1130 | 1146 | 1250 | |
| 14 | RF/RJ-63 | 1257 | 1276 | 2114 | |
| 16 | RF/RJ-67 | 1384 | 1407 | 3010 | |
| 18 | RF/RJ-71 | 1537 | 1559 | 3922 | |
| 20 | RF/RJ-75 | 1664 | 1686 | 5124 | |
| 24 | RF/RJ-79 | 1943 | 1972 | 6962 | |
| Pressure Rating ASME | Nominal Size NPS | End Connection Facing | API6D Standard Type | Weight Kg | |
| L (mm) | |||||
| RF | RTJ | ||||
| CLASS2500 PN420 | 2 | RF/RJ-26 | 451 | 454 | 54 |
| 3 | RF/RJ-32 | 578 | 584 | 120 | |
| 4 | RF/RJ-38 | 673 | 683 | 196 | |
| 6 | RF/RJ-47 | 914 | 927 | 487 | |
| 8 | RF/RJ-51 | 1022 | 1038 | 743 | |
| 10 | RF/RJ-55 | 1270 | 1292 | 1173 | |
| 12 | RF/RJ-60 | 1422 | 1445 | 1750 | |

型号:

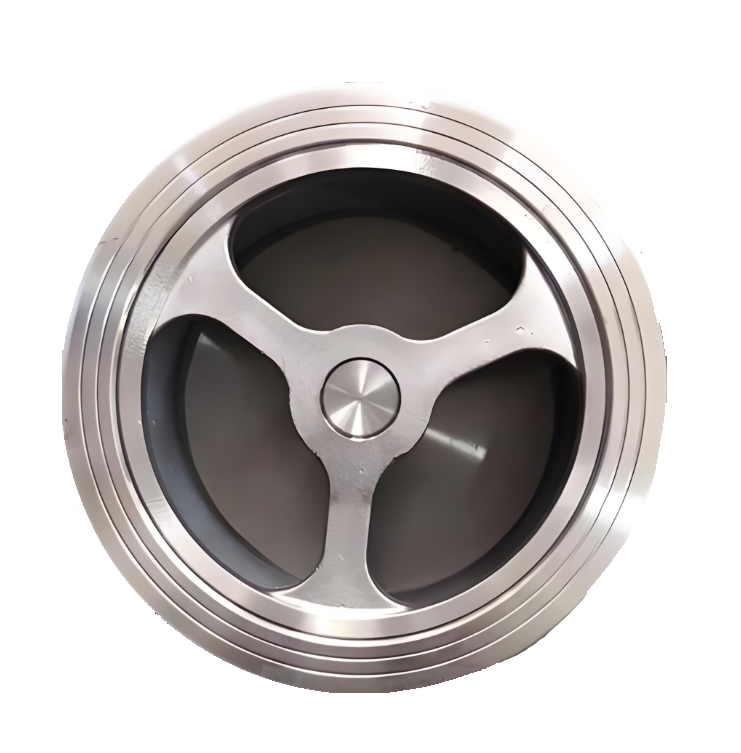

HC41X-10/HC41X-16Q/HC41X-25Q/HC41X-16P/HC41X-25P规格:
DN40~600mm压力:
PN10~25材质:
铸铁、球墨铸铁
型号:

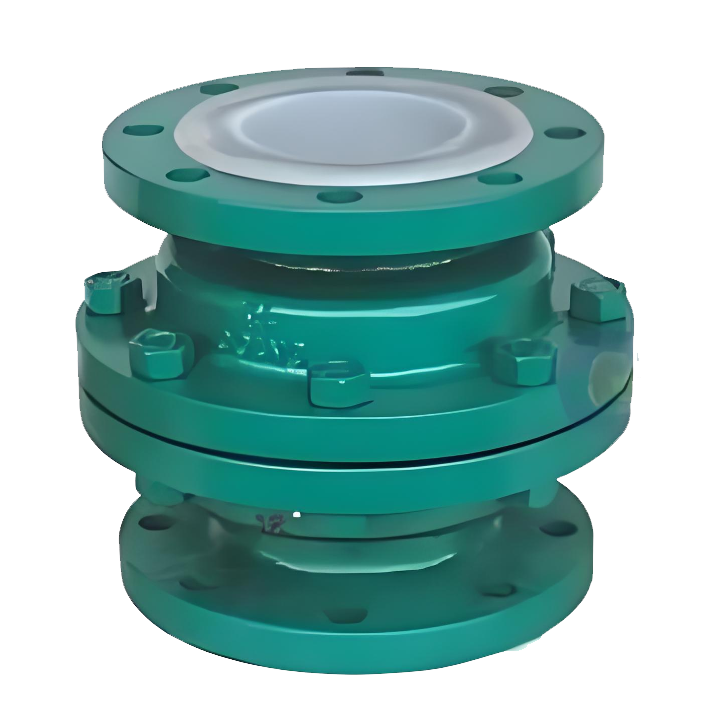

H42F46-16C/ H42F46-10C/ H42F46-25C/ H42F46-16/ H42F46-10/ H42F46-25/ H42F46-16P/ H42F46-25P规格:
DN25-DN150压力:
PN10,PN16,PN25材质:
铸铁,铸钢,不锈钢内衬FEP、PTFE
型号:

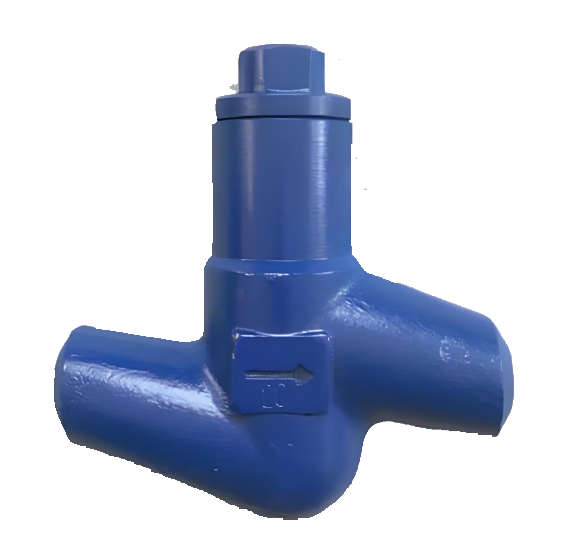

H61Y-250C/H61Y-320C/P54140V/P54170V/P57170V规格:
