概述

D71X凸耳消防蝶阀是一种通过圆盘形蝶板绕其固定轴（阀杆）旋转来开启、关闭和调节流体通道的阀门。其阀杆轴线同样位于蝶板密封面中心与管道通道中心线相交的“中线”位置，蝶板两侧对称。阀门采用凸耳式连接，即阀体上设计有带螺纹孔的凸起耳座，通过单头螺栓将阀门固定于管道法兰之间，并可作为管路末端阀门使用。蝶板密封圈通常采用橡胶等弹性材料，直接镶嵌在阀体或压板内圈，依靠蝶板旋转压紧密封圈实现密封。该阀门通过手动、电动或气动装置驱动阀杆旋转90°或更小角度，即可快速控制流体的通断与流量，尤其适用于消防系统及需单独拆卸维护的管道工况。

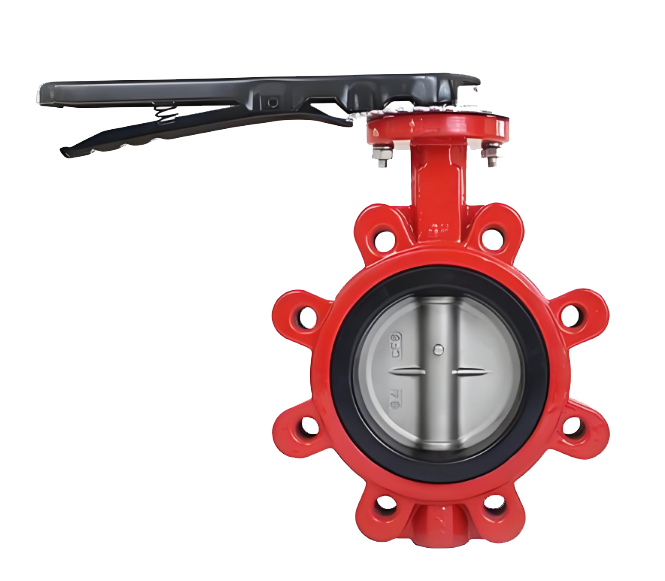

D71X凸耳消防蝶阀产品图

特点

1.结构紧凑且适配末端安装：采用凸耳式设计，阀体带有带螺纹孔的耳座，结构长度短，体积小，重量轻。不仅适用于安装空间受限的管道系统，还可作为管道末端阀门单独使用，无需额外配置法兰和短节。

2.启闭迅速便捷：蝶板旋转90°即可完成全开或全关，操作简单快捷，且所需操作扭矩小，便于手动或自动驱动。

3.流体阻力小：当蝶板处于全开位置时，介质流道近似直通管，蝶板对流体产生的阻挡很小，因此压力损失小，节能效果显著。

4.密封性能良好：采用中线密封结构，弹性软质密封圈与蝶板边缘紧密贴合，能实现有效的双向密封（或单向密封，视具体设计而定）。尤其适用于消防系统、给排水等常温常压或中低压工况，同时凸耳式连接便于在线单独拆换阀门而不影响管路整体。

5.维护方便，成本经济：结构简单，零部件较少。由于凸耳式设计允许阀门独立拆卸，维护时无需拆除两侧管道，检修和更换更加便捷。相比同等口径的其他阀门，制造成本和安装成本通常更具优势。

6.用途广泛，适合消防及工业管路：阀体可采用球墨铸铁、不锈钢等多种材质，内衬和蝶板也可选用不同防腐材料或涂层。广泛应用于消防系统、水处理、空调、给排水、化工等行业的液体、气体介质管路，尤其满足消防规范对管路末端阀门及可靠性的要求。
