概述

D71X对夹中线蝶阀是一种通过圆盘形蝶板绕其固定轴（阀杆）旋转来开启、关闭和调节流体通道的阀门。其阀杆轴线位于蝶板密封面中心与管道通道中心线相交的“中线”位置，蝶板两侧对称。阀门采用对夹式连接，即阀体本身无法兰，通过双头螺栓将阀门夹持在两片管道法兰之间。蝶板密封圈通常采用橡胶等弹性材料，直接镶嵌在阀体或压板内圈，依靠蝶板旋转压紧密封圈实现密封。该阀门通过手动、电动或气动装置驱动阀杆旋转90°或更小角度，即可快速控制流体的通断与流量。

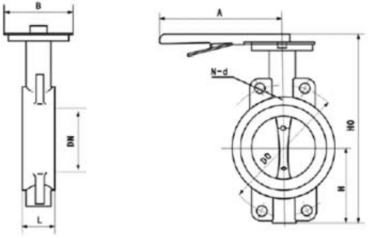

D71X对夹中线蝶阀产品图

特点

1、结构紧凑轻巧：采用对夹式设计，结构长度短，体积小，重量轻，特别适用于安装空间受限的管道系统。

2、启闭迅速便捷：蝶板旋转90°即可完成全开或全关，操作简单快捷，且所需操作扭矩小。

3、流体阻力小：当蝶板处于全开位置时，介质流道近似直通管，蝶板对流体产生的阻挡很小，因此压力损失小。

4、密封性能良好：采用中线密封结构，弹性软质密封圈与蝶板边缘紧密贴合，能实现有效的双向密封（或单向密封，视具体设计而定），尤其适用于常温常压或中低压工况。

5、维护方便，成本经济：结构简单，零部件较少，拆卸与更换相对容易。相比同等口径的其他阀门，制造成本和安装成本通常更具优势。

6、用途广泛：阀体可采用铸铁、球铁、不锈钢等多种材质，内衬和蝶板也可选用不同防腐材料或涂层，使其能应用于水处理、空调、给排水、燃气、电力、化工等众多行业的液体、气体介质管路。
