H61H锻钢内螺纹止回阀概述
H61H锻钢内螺纹止回阀是一种采用锻造阀体与内螺纹连接的升降式自动阀门。阀体采用A105等锻钢材质,通过锻造工艺获得致密结构,具备优良的机械性能。其内部采用金属硬密封,依靠阀瓣在垂直导筒内的升降实现启闭:介质正向流动时顶起阀瓣开启,当介质停止或倒流时,阀瓣在自重作用下迅速回落关闭。该阀门专为高压、高温的小口径管道设计,必须水平安装,广泛应用于电站、石油化工、高压锅炉给水及仪表测量管路等系统,作为防止水、蒸汽、油品等介质倒流的关键小型安全装置。

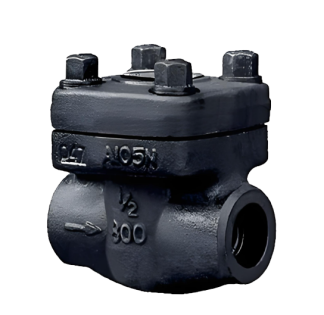

H61H锻钢内螺纹止回阀产品图
H61H锻钢内螺纹止回阀特点
1.锻钢阀体高压耐温:阀体采用锻造成型,材质均匀致密,无铸造缺陷,具有极高的强度和承压能力,尤其适用于小口径高压、高温的苛刻工况。
2.内螺纹连接紧凑可靠:采用内螺纹(如NPT、G)连接,结构紧凑,安装简便,密封可靠,节省安装空间,是小口径高压管道的理想连接方式。
3.金属硬密封经久耐用:阀瓣与阀座密封面通常采用堆焊硬质合金,耐磨、耐冲刷、耐高温,在频繁启闭或高温介质下能保持长久可靠的密封性。
4.严格水平安装要求:阀门必须水平安装,且需确保阀杆轴线垂直,以保证阀瓣能依靠重力自由回落,这是其正常工作的先决条件。
5.结构坚固维护简单:整体结构简单坚固,故障率低。在系统停运时可进行清洗或检查,但通常因口径小、压力高,出现严重损坏时建议整体更换。


H61H锻钢内螺纹止回阀结构图
零部件名称材料表
| 序 号NO. | 名称Name | 材料Material |
| 6 | 密封面seal surface | 316夹柔性石墨、316夹PTFE316+graphite、316+PTFE |
| 5 | 销钉pin | 碳钢、不锈钢Carbon Steel, Stainless Steel |
| 4 | 螺栓bolt | 碳钢、不锈钢Carbon Steel, Stainless Steel |
| 3 | 阀瓣disc | 碳钢、不锈钢Carbon Steel, Stainless Steel |
| 2 | 阀座seat | 碳钢、不锈钢Carbon Steel, Stainless Steel |
| 1 | 阀体body | 碳钢、不锈钢Carbon Steel, Stainless Steel |
| 性能规范表Performance Specification | ||
| 公称压力Nominal Pressure | 2.0-25 | Mpa |
| 强度试验压力Shell Test | 3-37.5 | |
| 密封试验压力Seal Test | 22-27.5 | |
| 适用温度Suitable Temp. | ≤550 | ℃ |
外形尺寸标准要求
1、阀门的结构长度按GB/T12221的标准。
2、连接法兰按GB/T 7306的标准。


H61H锻钢内螺纹止回阀外形图
H61H锻钢内螺纹止回阀外形尺寸表
| 压力 Pressure | 规格Size | 尺寸Dimensions | 重量 WEIGHTS | |||||
| mm | in | d (全径) | L | L | H | |||
| 升降式 | 旋启式 | |||||||
| PN20 | 15 | 12 | 13 | 105 | 105 | 61 | 61 | 34 |
| 20 | 34 | 18 | 117 | 117 | 78 | 78 | 4.4 | |
| 25 | 1 | 24 | 127 | 127 | 84 | 84 | 8.2 | |
| 32 | 1-14 | 29 | 140 | 140 | 103 | 101 | 8.9 | |
| 40 | 1-12 | 36.5 | 165 | 165 | 118 | 120 | 120 | |
| 50 | 2 | 46.5 | 203 | 203 | 130 | 133 | 14.3 | |
| PN50 | 15 | 12 | 13 | 152 | 152 | 61 | 61 | 3.7 |
| 20 | 34 | 18 | 178 | 178 | 78 | 78 | 4.8 | |
| 25 | 1 | 24 | 203 | 203 | 84 | 84 | 8.8 | |
| 32 | 1.14 | 29 | 216 | 216 | 103 | 101 | 9.6 | |
| 40 | 1-12 | 36.5 | 229 | 229 | 118 | 120 | 137 | |
| 50 | 2 | 46.5 | 267 | 267 | 130 | 133 | 178 | |
| PN100 | 15 | 12 | 13 | 185 | 165 | 61 | 61 | 4.0 |
| 20 | 314 | 18 | 190 | 190 | 78 | 78 | 5.8 | |
| 25 | 1 | 24 | 216 | 216 | 64 | 84 | 9.5 | |
| 32 | 1-14 | 29 | 229 | 229 | 103 | 101 | 10.4 | |
| 40 | 1.1/2 | 36.5 | 241 | 241 | 118 | 120 | 15.6 | |
| 50 | 2 | 46.5 | 292 | 202 | 120 | 133 | 24.5 | |

止回阀作为管路系统中的关键安全部件,对防止介质倒流、保障系统安全运行至关重要。本文将为您提供一份全面的止回阀选用与安装指南。
止回阀又称单向阀或逆止阀,属于自动阀门类别。其工作原理是通过介质自身的流动力量实现启闭,核心作用是防止管路介质反向流动,确保单向流通。
介质适应性:适用于清净介质工况,不推荐用于含固体颗粒或高粘度介质管道。
| 管道尺寸(DN) | 推荐阀门类型 | 适用压力范围 |
|---|---|---|
| DN<50mm | 蝶式止回阀、立式升降止回阀、隔膜式止回阀 | 低压环境 |
| 50mm | 蝶式止回阀、隔膜式止回阀 | 低压环境 |
| 200mm | 无磨损球形止回阀 | 中低压环境 |
| 大型管道系统 | 根据具体工况定制选型 | 按设计要求 |
隔膜式止回阀:
缓闭型止回阀:
外观检查:
压力试验要求:
升降式止回阀:
旋启式止回阀:
正确的止回阀选型与安装是保障管道系统安全运行的关键环节。遵循本文提供的选型指南和安装规范,可以避免因介质倒流引发的各类事故,延长阀门使用寿命,降低维护成本。
在实际应用中,建议结合具体工程要求和介质特性,必要时咨询专业阀门技术人员,确保选型安装方案的最优化。
