概述

D81X手动沟槽软密封蝶阀是一种通过圆盘形蝶板绕其固定轴（阀杆）旋转来开启、关闭和调节流体通道的阀门。其阀杆轴线位于蝶板密封面中心与管道通道中心线相交的“中线”位置，蝶板两侧对称。阀门采用沟槽连接方式，即阀体两端无法兰，而是在阀体外圆上车有标准沟槽，通过配套的卡箍（俗称“哈夫夹”）将阀门与沟槽式管道进行刚性锁紧连接，无需焊接或法兰螺栓，安装快捷且对中方便。蝶板密封圈通常采用EPDM（三元乙丙橡胶） 等弹性材料，直接硫化或镶嵌在蝶板或阀体上，启闭时依靠蝶板的旋转挤压变形实现零泄漏密封。该阀门通过手动蜗轮或手柄驱动阀杆旋转90°或更小角度，即可快速控制水、消防泡沫混合液等非腐蚀性流体的通断与流量，广泛应用于建筑消防、给排水、空调循环水及工业冷却水等管路系统。

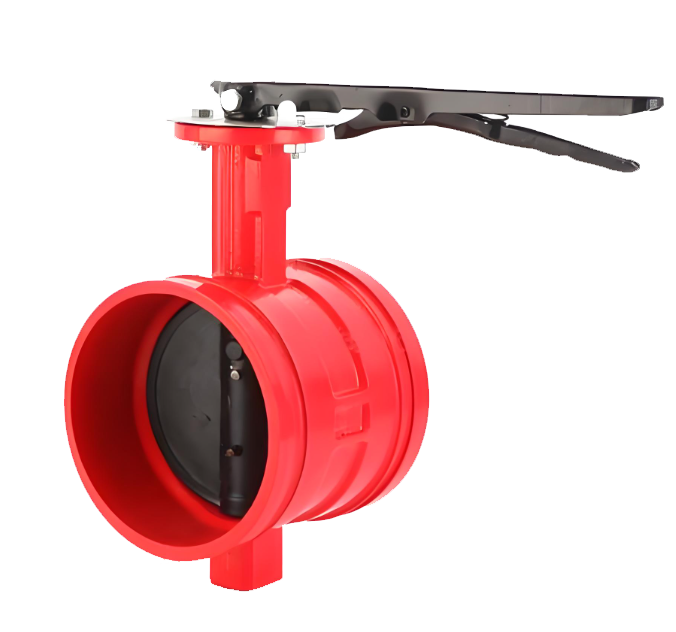

D81X手动沟槽软密封蝶阀产品图

特点

1.  D81X手动沟槽软密封蝶阀安装维护便捷D81X手动沟槽软密封蝶阀：采用沟槽卡箍连接方式，无需焊接或法兰螺栓，仅需机械组装即可完成管路连接，安装速度比传统法兰连接提高数倍。卡箍连接所占空间约为法兰的70%，螺栓数量少，特别适用于空间狭窄或禁火工况的安装现场。整体结构简单，零部件少，拆卸与更换容易，维护成本经济。

2.  D81X手动沟槽软密封蝶阀结构紧凑轻巧D81X手动沟槽软密封蝶阀：阀体采用球墨铸铁（QT450-10）制造，具有强度高、重量轻的特点。对夹式沟槽结构设计使得阀门体积小、结构长度短，相比同口径法兰蝶阀重量大幅减轻，适合做成大口径阀门，便于运输和安装。

3.  D81X手动沟槽软密封蝶阀启闭迅速轻便D81X手动沟槽软密封蝶阀：蝶板旋转90°即可完成全开或全关，操作简单快捷。采用中线密封结构设计，操作扭矩小，启闭轻巧省力，手柄带有开关定位自锁功能，可实现全开-半开-关闭等状态的锁定，避免误操作。

4.  D81X手动沟槽软密封蝶阀密封性能可靠D81X手动沟槽软密封蝶阀：采用高弹性EPDM橡胶阀座，含胶率高达50%，拉伸强度16.1MPa。独特的C型橡胶密封圈设计实现三重密封效果，经仿真启闭实验1万次以上仍保持无泄漏。阀门采用双向密封设计，安装时无需考虑介质流动方向，使用灵活。

5.  D81X手动沟槽软密封蝶阀流体阻力小D81X手动沟槽软密封蝶阀：启闭件蝶板设计成直线型，全开时蝶板与流体方向一致，介质流道近似直通管。阀体通径与管道内径基本等径，蝶板对流体的阻挡很小，流量大而压力损失小。

6.  D81X手动沟槽软密封蝶阀防腐耐用性好D81X手动沟槽软密封蝶阀：阀体内腔及外表面采用无毒环氧树脂涂装，有效防止各种腐蚀性介质的腐蚀与冲蚀，经久耐用。阀轴采用防吹出设计，上端设有卡簧槽，防止阀轴使用过程中吹出，提高安全性。阀轴密封采用无油轴承与填料结合结构，实现自密封功能。

7.  D81X手动沟槽软密封蝶阀应用范围广泛D81X手动沟槽软密封蝶阀：阀体可采用球墨铸铁、不锈钢等多种材质，密封圈可选EPDM、NBR、硅橡胶等不同材质。公称压力涵盖PN10、PN16等级别，适用介质包括水、消防泡沫混合液、油品、空气等，广泛应用于给排水、消防、空调、燃气、石油、化工、水处理、市政、造船等管道工程领域。
