概述

J13W针型内螺纹截止阀是一种采用公制细牙内螺纹连接的小型化精密截止阀，通过阀杆驱动锥形针状阀瓣沿阀座中心线作精确垂直升降运动，实现对仪表管路的可靠启闭与微量流量调节。其设计核心在于紧凑的整体锻造阀体结构、高精度导向螺纹以及阀瓣与阀座间线接触的锥面密封副，采用阀体本体直接加工形成的金属硬密封结构，确保高压工况下的严密关断效果。阀门关键部件根据压力-温度等级及介质特性选用优质不锈钢材料，保证在腐蚀性介质中的长期密封可靠性。阀门采用公制细牙内螺纹连接（如M20×1.5），通过螺纹与仪表管路直接连接，结构紧凑且密封可靠。阀门通过顶部手轮驱动精密螺纹阀杆，将旋转力转化为阀瓣的直线微动，实现精确的启闭控制与流量调节。该阀门专为仪器仪表、取样系统及高压管路设计，尤其适用于蒸汽、油品、气体等高压小流量介质的精密控制与可靠切断工况。

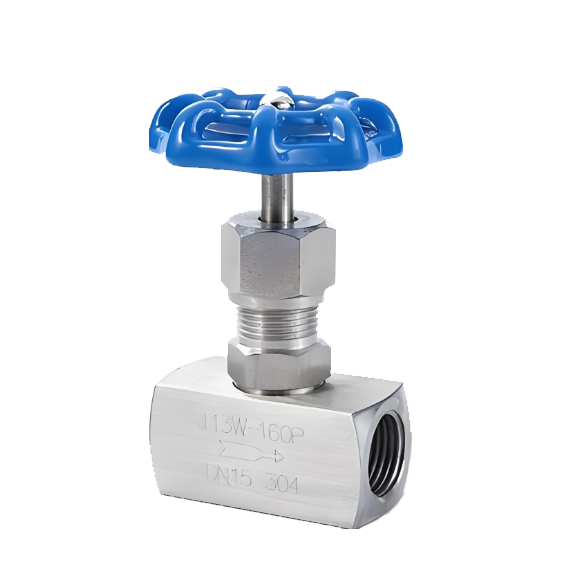

J13W针型内螺纹截止阀产品图

特点

1.精密调节与可靠密封：采用锥面线接触的针型阀瓣与阀座结构，通过细牙螺纹实现阀瓣的精确微距升降，可实现高压条件下的精密流量调节与严密切断。阀体本体加工的金属硬密封结构，确保在高压力与小流量工况下的可靠关断与长期密封稳定性。

2.紧凑结构与高压适用：阀门采用整体锻造阀体，结构紧凑、体积小巧，具有优异的耐高压性能。其一体化设计最大限度减少了潜在泄漏点，特别适用于空间受限且对管路系统完整性要求高的仪表测量、取样及高压管路系统。

3.优良材质与耐腐蚀性：关键部件通常采用优质不锈钢（如304、316）等材料制造，具有良好的耐腐蚀性，能够安全适用于蒸汽、油品、气体及一般腐蚀性介质，满足多种工业流体在高压环境下的控制需求。

4.操作轻便与精确控制：通过顶部手轮驱动高精度的细牙阀杆螺纹，传动平稳、力矩均匀，可实现阀瓣开度的精细调节与自锁。操作过程直观、控制精确，便于进行微流量调节与稳定截流。

5.连接可靠与安装简便：采用公制细牙内螺纹连接（如M20×1.5、M22×1.5等），与仪表管路接口兼容性好，连接方便可靠，密封性优良，有效节省安装空间，特别适合集成于复杂的仪器仪表管路系统中。

6.标准化设计与品质保证：产品设计、制造与测试遵循通用机械标准及行业规范，关键尺寸与性能具有良好的一致性与互换性。严格的质量控制体系确保每台阀门在出厂前均经过压力测试与密封检测，品质可靠，性能稳定。
